Easy Link

Easy Link es la solución ideal para la preparación de FTTH en edificios existentes.

Gracias a la cubierta particular con una ranura extraíble, Easy Link se puede instalar en la pared o en una caja UNI 503 (empotrada o en voladizo) también completamente ocupada por otros servicios.

El cable en el lado del sistema puede entrar, incluso pre-conectado, tanto al ras de la pared como desde el interior de la caja de la pared.

Easy Link es universal y compatible con cualquier serie civil de tres asientos y con cualquier tipo de enchufe (alimentación, TV, RJ45, …)

Características únicas de Easy Link

  • Tamaño reducido, voladizo de pared de solo 13 mm.
  • Conexión de usuario Easy Lock con bloqueo de seguridad (patente pendiente y en proceso de estandarización internacional IEC)
  • Instalación simplificada, con un solo plan de gestión de riqueza de cable/fibra (sin bandeja inclinable)
  • Tapa firmemente asegurada gracias a los tornillos de fijación del marco del punto de enchufe existente
  • Posibilidad de instalación con cables pre-conectados o conectorizados en campo, con o sin empalme.
  • Posibilidad de entrada del cable del sistema óptico en cada uno de los cuatro lados del jefe
  • Posibilidad de posicionar el casquillo de salida en la parte inferior derecha o izquierda
  • Etiqueta RFID predisposición de vivienda
  • Tapa antipolvo de seguridad suministrada con correa antipérdida

Montaje de Easylink en caja de pared con enchufes existentes

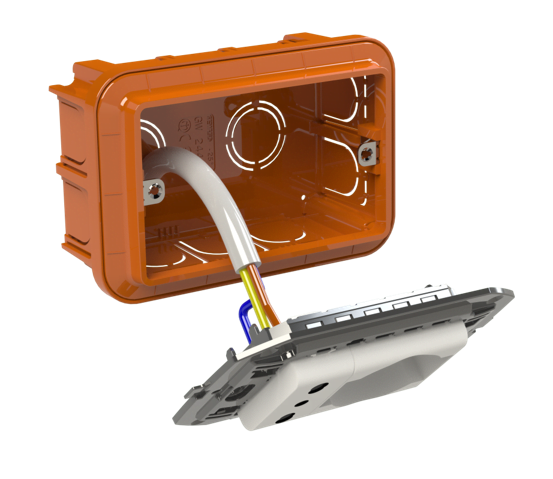

1Suelte la placa externa, retire el marco con los enchufes de la caja de frutas e inserte el conector óptico en el casquillo Easy Lock (adaptador con bloqueo de seguridad).

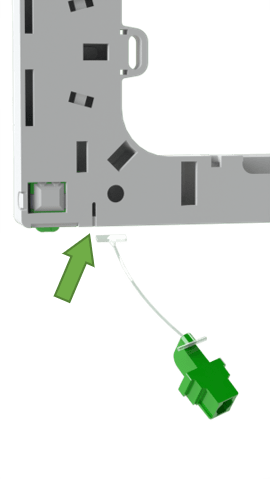

2Inserte la correa antipérdida de la tapa en una de las
dos ubicaciones, teniendo en cuenta la posición final de la
Easy Link socket.

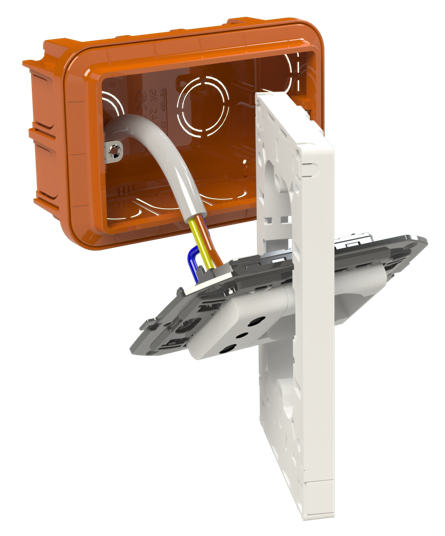

3Sin desconectar los enchufes existentes, inserte el conector Easy Link a través del marco y pre-adjúntelo a la caja usando las dos abrazaderas de plástico provistas que también permiten la alineación horizontal.

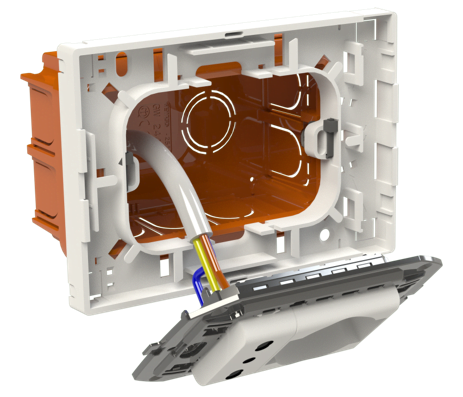

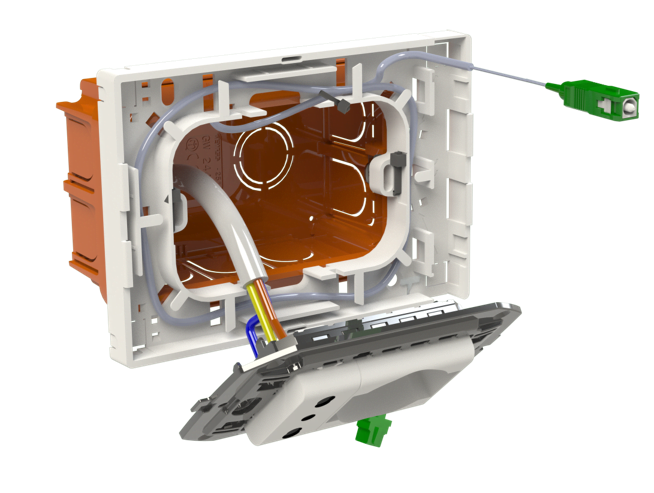

4Sujete el cable que acaba de insertar con una abrazadera.
Luego envuelva la riqueza del cable/fibra
dentro del jefe
Nótese bien: Si hay una articulación presente, inserte el
Termino en las máquinas tragamonedas dedicadas.

5Inserte el conector del cable en el lado del implante en la boca sin
seguridad del adaptador Easy Lock (SC/APC con bloqueo de seguridad lateral
usuario).

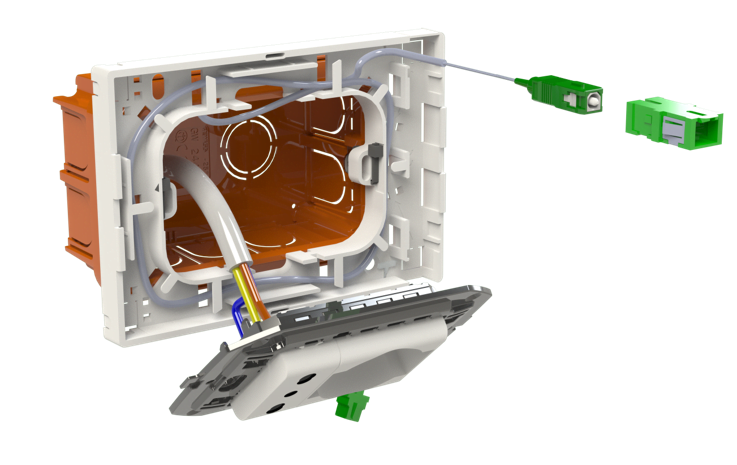

6Inserte el conjunto conector-adaptador Easy Lock eligiendo uno de los dos espacios provistos según la necesidad (conector de salida en la parte inferior izquierda o inferior derecha), después de desconectar el correspondiente
tabique rompible

7

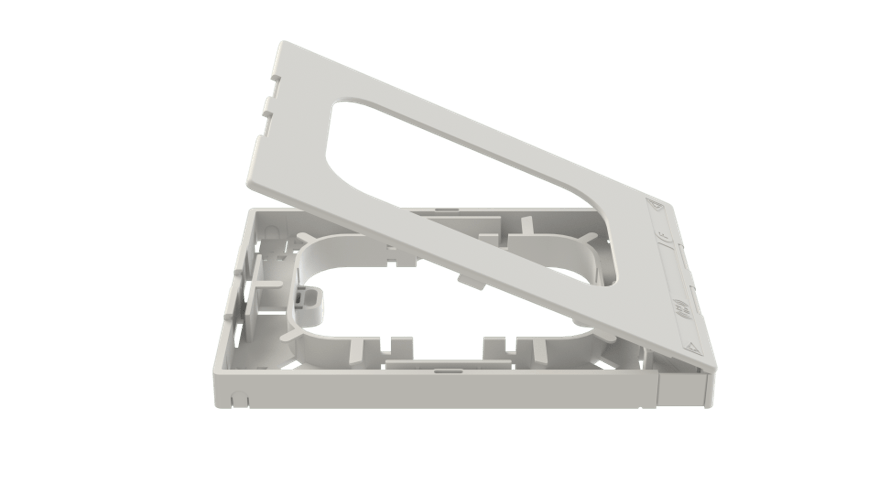

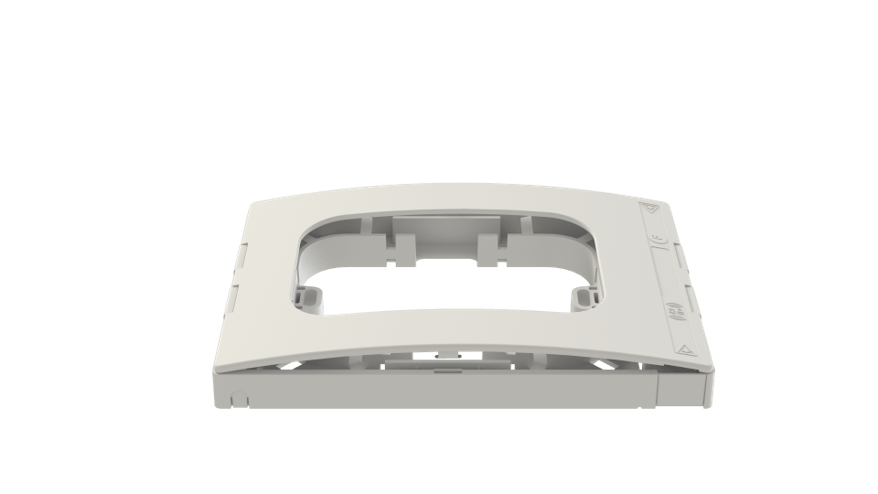

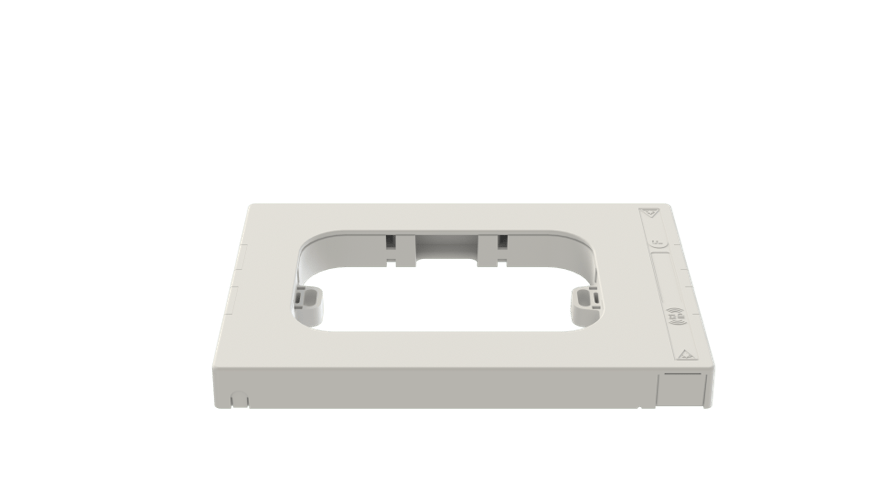

Retire la parte central rompible con un par de tijeras o una navaja y cierre el zócalo Easy Link, como se muestra, doblando ligeramente la tapa. Esto protege la fibra óptica y la conexión en el lado de la planta.

Cómo cerrar Easy Link

How to

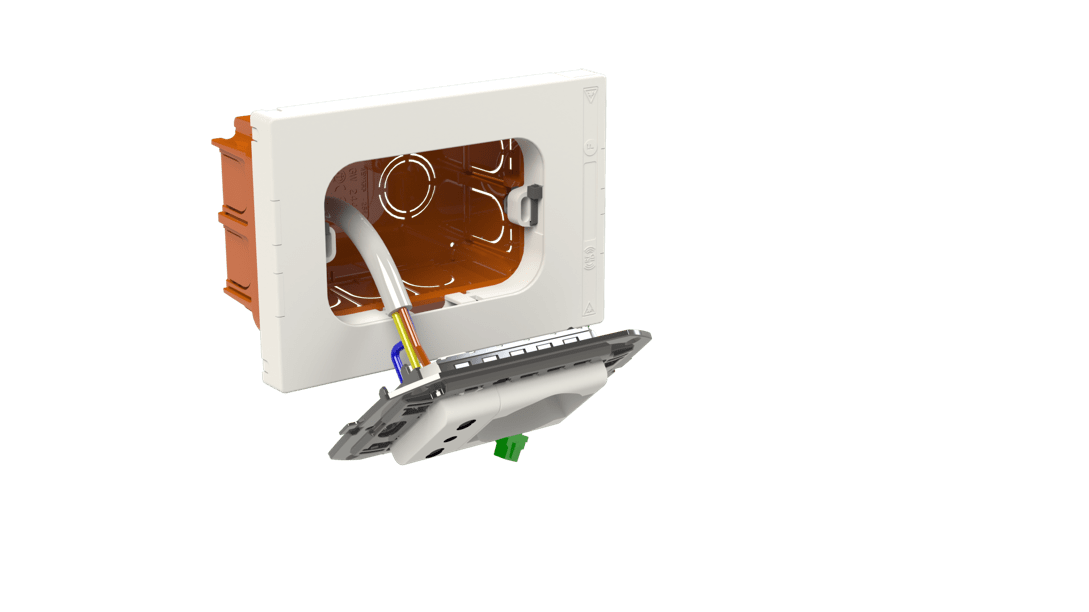

8Coloque el marco en el saliente y atorníllelo en la caja UNI 503 con los dos tornillos más largos provistos.
Los tornillos contribuyen a la fijación final del jefe Easy Link.

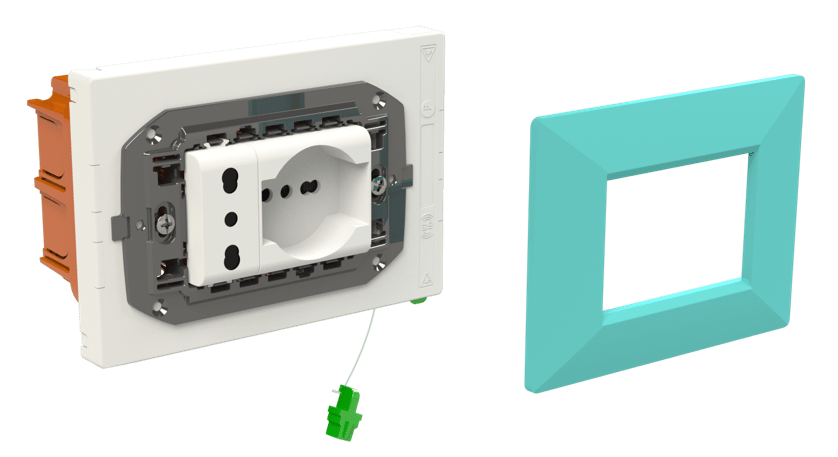

Finalmente, vuelva a insertar la placa externa.
