Terminación con Procap

Para BNC y otros conectores coaxiales

1

CONEXIÓN

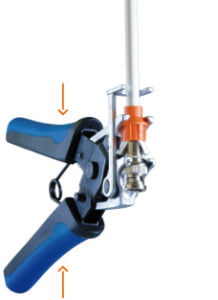

Después de haber preparado el cable (ver instrucciones), insertar el vivo en la parte F hembra del conector, deslizando el CaP por el cable. Posicionar la ranura central del conector en la parte especifica con forma de tenedor posterior de la (ProCaP) y presionar el mango para terminar la conexión.

2

DESCONEXIÓN

Posicionar, con la ProCaP completamente abierta, la ranura especial del conector en la parte especifica con forma de tenedor central de la (ProCaP) y presionar el mango de la pinza para abrir la conexión.

Terminación con PiCaP

Para BNC y otros conectores coaxiales

1

CONEXIÓN

Después de haber preparado el cable (ver instrucciones), inserir el dieléctrico central del cable en la parte F hembra del conector, deslizando el CaP por el cable. Posicionar el conector entre las extremidades de la pinza (PiCaP), procurando posicionar cada conector de manera correcta, y presionar las extremidades de la pinza para terminar la conexión.

2

DISCONEXIÓN

Posicionar la ranura especial del conector en la parte especifica con forma tenedor de la PiCaP y presionar las extremidades de la pinza para abrir la conexión.

Terminación con PuPuCaP

Para facilitar la instalación del CaP en dispositivos con espacios reducidos, o en puntos de difícil acceso, desarrollamos un utensilio especifico para insertar/extraer el CaP (Pu-PuCaP). Ademas de su uso especifico para el CaP, el utensilio cuenta con dos espacios en forma hexagonal, que sirven para atornillar (medidas de los tornillos: 10 y 13 mm).

1

CONEXIÓN

Después de haber preparado el cable (ver las instrucciones), colocar el CaP en la ranura especial en la extremidad del Pu-PuCaP e insertar el dieléctrico central en la entrada tipo F hembra. Deslizar el CaP hacia la entrada tipo F, de tal manera de acomodar la protección y la malla del cable. Terminar la conexión presionando y con movimientos oscilatorios contemporáneamente el Pu-PuCaP hasta conseguir insertar toda la boca del conector en la entrada tipo F hembra.

2

DISCONEXIÓN

Insertar la ranura especial del Pu-PuCaP en el CaP. Tirar y mover contemporáneamente de manera oscilante y uniforme el Pu-PuCaP, hasta extraer por completo el CaP y el cable del dispositivo.
