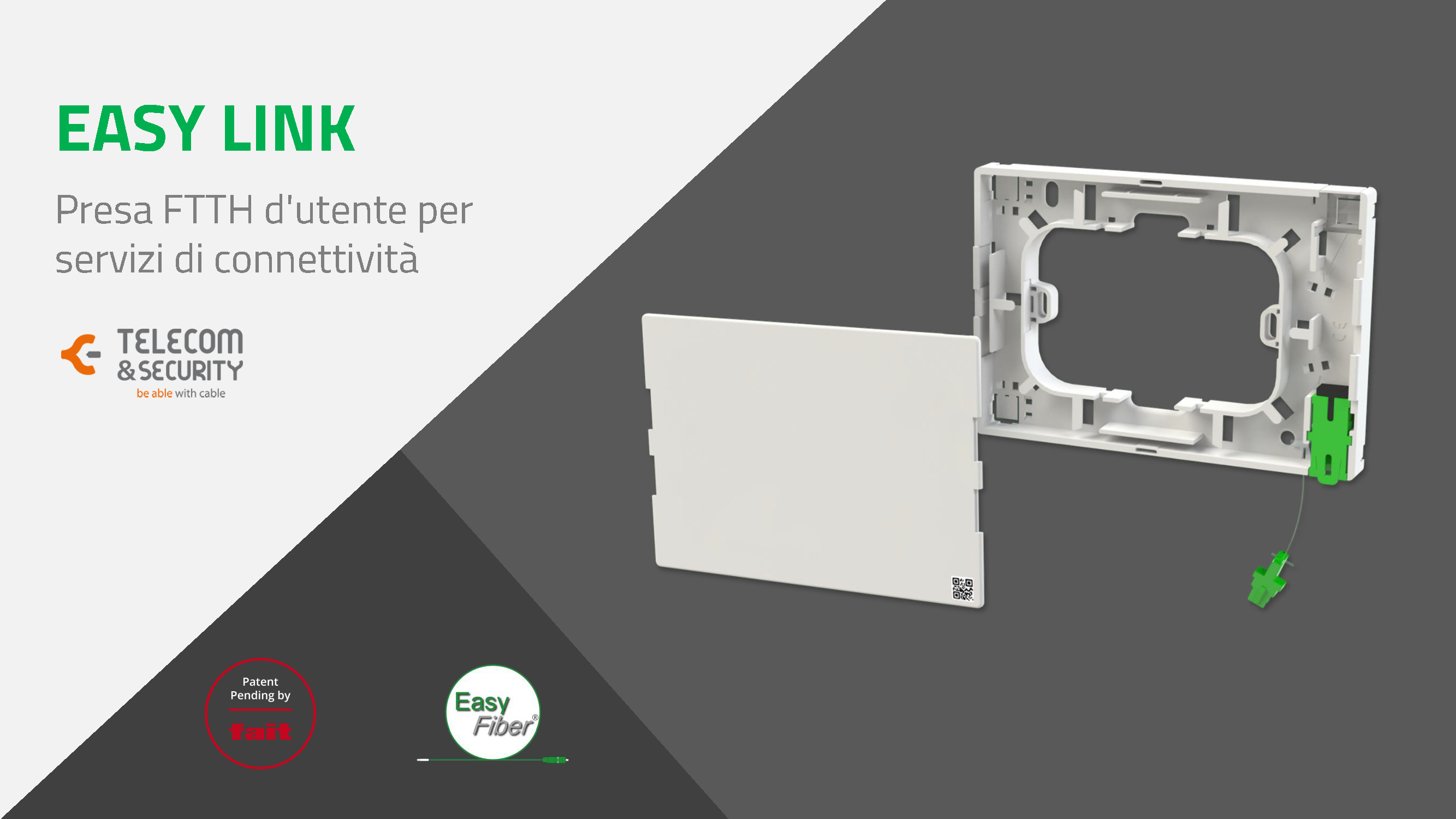

Easy Link

Easy Link è la soluzione ideale per la predisposizione FTTH negli edifici esistenti.

Grazie al particolare coperchio con asola sfondabile, la borchia FTTH è installabile a parete o su scatola UNI 503 (da incasso o a sbalzo) anche completamente occupata da altri servizi.

Il cavo lato impianto può entrare, anche preconnettorizzato, sia a filo parete sia dall’interno della scatola a muro.

La borchia Easy Link è universale e compatibile con qualsiasi serie civile a tre posti e con qualsiasi tipo di presa (corrente, TV, RJ45, …)

Caratteristiche uniche della borchia Easy Link

  • Ingombro minimo, sbalzo dal muro di soli 13 mm
  • Connessione di utente Easy Lock con blocco di sicurezza (patent pending e in iter di standardizzazione internazionale IEC)
  • Installazione semplificata, con un unico piano di gestione ricchezza cavo/fibra (senza vassoio basculante)
  • Coperchio saldamente assicurato grazie alle viti di fissaggio della cornice del punto presa preesistente
  • Possibilità di installazione con cavi preconnettorizzati o connettorizzati sul campo, con o senza giunto
  • Possibilità di ingresso del cavo ottico di impianto su ognuno dei quattro latidella borchia
  • Possibilità di posizionamento della bussola di uscita in basso a destra o sinistra
  • Predisposizione alloggiamento tag RFID
  • Tappo antipolvere di sicurezza a corredo con laccetto antismarrimento

Montaggio della borchia Easy Link su scatola UNI 503 con prese esistenti

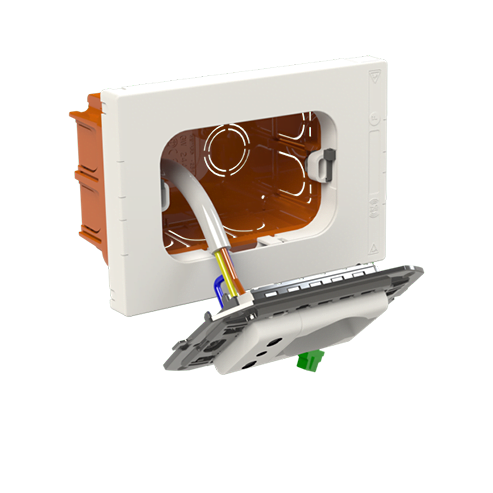

1Sganciare la placca esterna, estrarre il telaio con le prese dalla scatola portafrutti e inserire il connettore ottico nella bussola Easy Lock (adattatore con blocco di sicurezza).

2Inserire il laccetto anti smarrimento del tappo in una delle
due sedi, tenendo in considerazione la posizione finale della
presa Easy Link.

3Senza disconnettere le prese esistenti, inserire la borchia Easy Link attraverso il telaio e pre-fissarla alla scatola tramite le due fascette di plastica in dotazione che ne permettono anche l’allineamento orizzontale.

4Fissare tramite fascetta il cavo appena inserito.
Successivamente avvolgere la ricchezza del cavo/fibra
all’interno della borchia.
N.B. Nel caso in cui fosse presente un giunto, inserire il
termino negli alloggiamenti dedicati.

5Inserire il connettore del cavo lato impianto nella bocca senza
sicurezza dell’adattatore Easy Lock (SC/APC con blocco di sicurezza lato
utente).

6Inserire l’assieme connettore-adattatore Easy Lock scegliendo uno dei due spazi predisposti a seconda dell’esigenza (connettore di uscita in basso a sinistra oppure in basso a destra), dopo averne staccato il relativo
setto sfondabile.

7

Rimuovere la parte centrale sfondabile utilizzando un paio di forbici o un taglierino e chiudere la presa Easy Link, come raffigurato, piegando lievemente il coperchio. In tal modo si protegge la fibra ottica e la connessione lato impianto.

Come chiudere Easy Link

How to

8Posizionare il telaio sulla borchia e avvitarlo sulla scatola UNI 503 con le due viti più lunghe in dotazione.
Le viti contribuiscono al fissaggio definitivo della borchia Easy Link.
Reinserire infine la placca esterna.
